今朝、6時の外気温は７度でまた冬に戻った感じで寒ーい。

でも、これで満開になった桜もちよっとは長持ちするかも。

普段、乗らなくて遊んでいるジルのソーラーの電力を、LiTimeの３KWハイブリッドインバーターの電源として使用することにした。

ソーラーパネルは７１０Whで、自宅で使うには少なすぎる電力だが少し遊んでやろう。

ハイブリッドインバーターは３KWだが、バッテリーが５１.２V １００Ahで５KWhしかないので自宅で使うといっても限られる。

この部屋にある６５インチのテレビに照明、他にはホットカーペットくらい。

バッテリーが無くなってインバーターが停止したら、自動で商用電源に切換えが必要だ。

ちょうどいい図があったので転用させてもらった。

バッテリーが無くなってインバーターが停止したら、マグネットスイッチが外れて外部AC電源から流れる。

市販でも電源切換器は数万円出せばあるが、あまりお金を掛けても仕方ないのでここは自作することに。

切換器はマグネットスイッチが2つあればできるが、うちにあるのは大きなものばかりで分岐ブレーカーの後に使うにはちょっと大き過ぎる。

大きなマグネットスイッチは、それが切り替わるときにテレピが録画中だったら中断されてしまう。

カミさんがここでよく録画するので、中断されるのはちょっとまずいよね。

100Vで動くリレーのＬＹ４は、接点を二つ使えば２０Aまで使えるが、探して有ったのはDC24Vのものばかり。

唯一あったのは１００Vで動作する接点容量が１０Aの3極リレーが一つしかないが、しかたがないのでこれを使う。

コンパネの端材に取付けて、一応単三でも使える。

１０Aしか取れないが容量に合わせた使い方をすれば大丈夫。

テレビの電源プラグを抜いて切替器に接続。

テレビにつないで録画中にインバーターを切って、商用電源に切替えたが録画は中断されなかった。

昼は久しぶりに津田屋官兵衛へ。

昼前に行ったが時すでに遅しで、この状態。

それでも今日は並んでも食べる。

今日頼んだのは官兵衛かやくうどん( 1,000円也)

これ一杯で腹がいっぱいになるぞ。

うどんの出汁までみんな飲んでご馳走様。

うーーーん、　満足、満足。　

過去記事

LiTimeの3kwハイブリッドインバーター

3KW ハイブリッドインバーターをつないでみた

快適化やトラブル事例はこちらに沢山あります。　
↓ ランキングに参加していますのでクリックして応援、お願いします。　

↓この写真をクリック＊応援してね

うちのカミさんの買い物車。

最近、暑くなって窓を開けて走るとシャーシャーうるさい。

これはブレーキのパット残量が減って、パットインジケーターがディスクにこすれる音。

5月に車検だが、またユーザー車検で持って行くので簡単なメンテは自分でやる。

車検は別にして、ブレーキパッドは交換しなければならない。

ブレーキパッドは昨年に足回りをチェックしたときに減っていたのでネットで取り寄せていたもの。

パッドの交換は、こんな小型車なら両方替えても1時間もあれば事足りるが、ジャッキアップしてタイヤを外すのが面倒なだけ。

この車ももうすぐ7年、５万キロに近い。

ボルトを外してキャリパを持ち上げるとブレーキパッドが現れる。

パッドの残量は２mmくらい。

パッドに付いたこの金属片が回転するブレーキディスクに当たってイヤな音を発してパッドが少なくなったことを知らせる。

新しいブレーキパッドの厚さは１０mmくらい。

走行距離 49,000km÷8mm≒ 6,000km

この車はうちのカミさんの乗り方ではパッドが1mm減るのに6,000kmくらい。

うちのジルは1mm減るのに5,000kmくらいだった。

キャリパーに新しいパッドを組み込んで

シリンダーが腐食してないか内部をチェック。

シャコ万を使ってピストンシリンダーを押し込む。

パッドピンにラバーグリスを少し付けて元通りに組立て

車検が来ても他には大してすることはない。

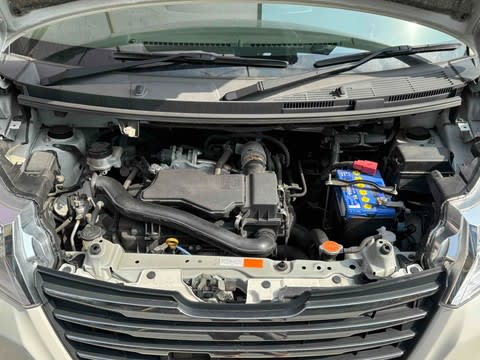

ついでにボンネットの中をチェック。

新車からブレーキフルードは足してないので、パッドを両方替えてもフルードがあふれ出ることはない。

エンジンオイル量をチェックして、前回のオイル交換から５千キロ近く走ったのでそろそろオイルも替え時

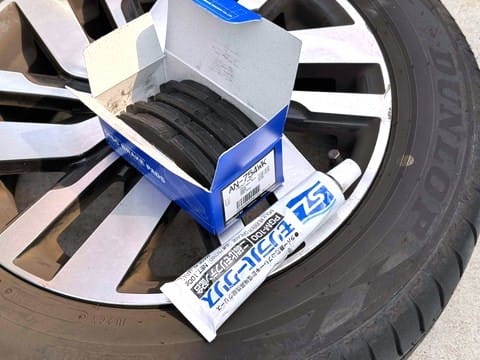

ブレーキパッドはヤフーショッピングで４千円くらいだった。

パッドの交換は自分でやっても１時間くらいあれば交換できる。　

快適化やトラブル事例はこちらに沢山あります。　
↓ ランキングに参加していますのでクリックして応援、お願いします。　

↓この写真をクリック＊応援してね

昨日は４か月ぶりに歯科大で定期健診。

悪い歯が無いかのチェックと歯の掃除をしてもらう。

実は悪い歯は色々あるが、下手に処置するとややこしくなるので健診でその状態をチェックする。

インプラントすればいいやと簡単に考えていたが、それも難しいらしい。

歯科大だったら悪くなっても何とかしてくれるだろうと思って通院している。

これで午前中は潰れた。

歯医者の帰りにパソコン屋によって、面白そうな物がないか物色したが特に気になるものもない。

新しいパソコンも組みたいと思うが、どれもみな高価。

あまり性能を追求しないでそこそこ動けばいいと思うが、いざ買うとなったらやはりハイスペックのものが欲しくなる。

まあ、そのうちに何とかしよう。

夕方、机の引き出しを片付けていたら、音が出なくなったワイヤレスイヤホンが出て来た。

バッテリーが駄目になったか、使えなくなってそのままにしていたもの。

どうせ安物だったと一度はゴミ箱に投げ込んだだが、またゴミ箱から取り出した。

捨てる前にはどんな構造になっているのか、中をバラして見てから捨てよう。

こんなのは壊れたときでないとバラすこともない。

バラすのは簡単で、ちょっとコジたらこんな状態。

真ん中の茶色のものがリチウムバッテリーでかなり小さい。

一番大きいのはイヤホンのスピーカー。

両面基盤のアンプとBluetoothが一体になったもの。

ひっくり返した裏側

スマホで撮影して大きくしたのでデバイスなども分かるが、実物を肉眼で見ても老眼のボクには全く分からない。

表面実装基板は機械でないとやれないが、イヤホンとして組み込むのは人間がやっているはず。

高価なワイヤレスイアホンはバッテリー交換が可能だが、その費用も6～7千円掛かる。

バッテリーが駄目になったら買い替えと割り切って、安物を買うのも一つの手だと思う。

快適化やトラブル事例はこちらに沢山あります。　
↓ ランキングに参加していますのでクリックして応援、お願いします。　

↓この写真をクリック＊応援してね

このところ陽気な天気が続いている。

昨日今日と気温が２５℃に近くまで上がって、ほとんど初夏のような暑さ。

そんな日に遊んだのはLi Timeの３KWハイブリッドインバーター。

住宅で使うにはちょっと小さいが、秘密基地などの小屋で使うのに持って来いのもの。

このハイブリッドインバターのソーラー入力はざっとこんな仕様。

稼働電圧範囲　　：60V~145V
推奨稼働電圧範囲：60V~115V
最大電力　　　　：4200W
最大入力電流　　：50A

MPPT出力
最大電力　　：4200W
充電電流範囲：0A~80A
充電効率　　：＞94%

ソーラーパネルの推奨稼働電圧範囲：60V~115Vに合致するのはうちで言えばこれくらい。

おまけにキャンカーを自宅に置いているときはソーラーはいつも休止中。

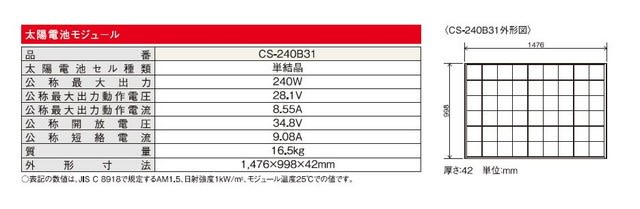

パネル３枚の直列接続で公称710W出力 (3枚の内、一枚だけは230W出力)

開放電圧は 104.4Vで最大出力動作電圧は 84.3Vで電流は最大時で９Aくらい。

以前、鉛バッテリーのときに後ろに発電機を積んでいたので、電源の取り入れを後ろに変更した。

その為、ボディ横に付いている電源入力カプラーはソーラー出力が取れるように変更している。

カプラーをつないでソーラー出力をハイブリッドインバーターに接続。

これが室内に置いたハイブリッドインバーターとバッテリー。

重いのでキャスターを付けて簡単に移動できるようにしている。

取りあえずテストでソーラーとの接続は、ブレーカーと1.5SQの電線をつないだ。

このインバーターはバッテリーにつないでいたら、ソーラー入力があれば勝手に充電動作に入る。

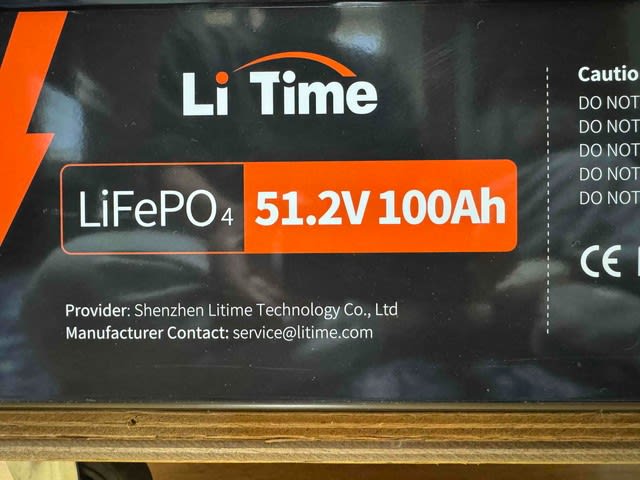

48Vバッテリーは同じくLi Time製の100A容量のものを使用。

ソーラー入力がゼロの状態でのバッテリーモニター。

当然電流はゼロを表示。

ブレーカーをONにしてソーラーからの入力を入れてやるとバッテリーには8.7A(466W)で充電中。

ソーラーパネルの出力は実際はもっとあるが、ハイブリッドインバーターが動く電源として使用されている。

実際は500W越えのはず。

ソーラー入力を切って、インバーターのスイッチを入れて100Vが出力される状態にした。

このときの電流は0.9A (46W)程度と意外に多い。

インバーターの電源を入れているだけでも、一日にすると1.1KW消費するのでバカにならない量である。

これをキャンカーに載せてもいいかもと思ったが、アイドル電流が1A近くも消費されるのは使えない。

やはり住宅などの大容量ソーラー向きだと判断する。

あとは、インバーターの出力コンセントに機器をつなげば動作する。

春になったのでハイブリッドインバーターをつないでみた。

今回、インバーターとバッテリーを接続して、バッテリースイッチを入れたらサージでバッテリーのBMSが閉じてしまった。

インバーターをバッテリーにつなぐときにバチッとなる例のアレ。

しばらく放置するとBMSが復旧して使えるようになったが、冷や汗ものである。

このブログを書いている深夜1時過ぎ、テレビのスイッチを入れたらNHKできれいなお姉さがきれいな海バックにヨガのスタイル。

NHKの番組紹介では、

「小笠原の絶景へようこそ。
さざ波が打ち寄せるコペペビーチや、鳥の声がこだまするガジュマルの林のなかでヨガをしませんか。
一日の終わりに、心とからだを解き放って疲れた体を整える「絶景ヨガ」は、新しい夜の過ごし方を提案します！」

ということらしい。

ブログを書く手を止めて思わず見入ってしまった。　

過去記事

LiTimeの3kwハイブリッドインバーター

Li Time 製品レビュー一覧はこちら

下の画像をクリックするとメーカーのHPへ飛びます。

おまけ　ここから入ってLiTimeで購入すると直接買うよりも5%安く買えます。

快適化やトラブル事例はこちらに沢山あります。　
↓ ランキングに参加していますのでクリックして応援、お願いします。　

↓この写真をクリック＊応援してね

これはうちのMACにつないでいる２７インチの４Kモニターだが、昨日突然使用中に真っ暗になった。

あいたー　故障かよ!!

購入したのは３年くらい前だが、故障するにはちと早すぎる。

サブモニターとして使うくらいで、そんなに使ってないのにと思いながら、

新品でも壊れるときには壊れるが、今壊れても保証もないぞ。

困ったなと思いながらどこが壊れたんだろうと調べ始めた。

こんなのは調べるといっても、モニターにつながっている電源を調べるくらい。

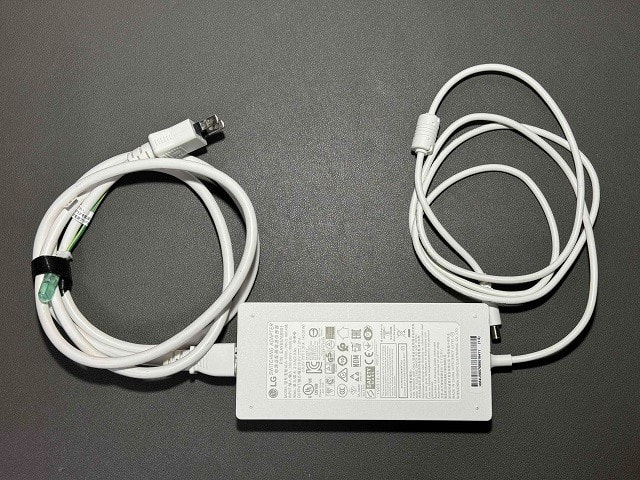

この電源はUSB-CでつながったＭＡＣにも130Wで電源を供給していてちょっと大きめのもの。

コンセントにささった状態で、テスターで出力電圧を測ったが出力がない。

電源の故障のようで、本体ではなかったのが幸い。

電源コードの差込み形状を見て、もしかしたらと心当たりがある。

消費電力はしれているのにコードがバカに太くて取り回し難い。

芯線は細いのにそれを覆う樹脂がやたら厚い。

LGと言っても中華製かも知れないが、もっとスマートにできないものかと思う。

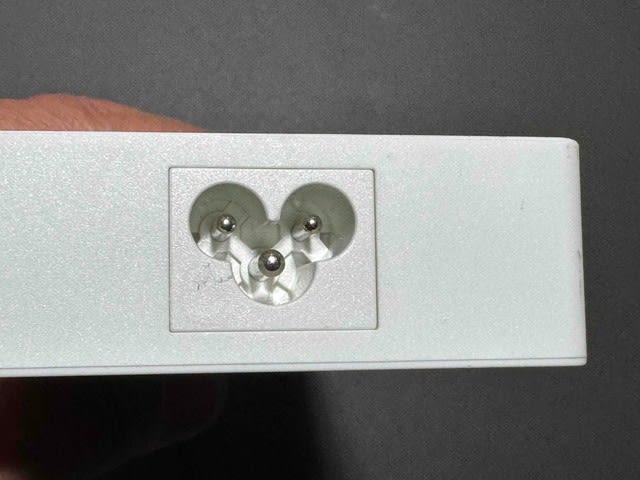

こちらはスイッチング電源の受け側。

実験用のコンセント接続コードを使って電源を入れたら、モニターは問題なく動作。

以前にもＬＧ製品でこれと同じようなことがあった。

ＬＧのこの手の電源コードはトラブルが多い。

樹脂で覆われたところをニッパーでばらして形状を確認。

先端部が接触不良を起こしているようで、ニッパで少し曲げたら電源がつながった。

電源コードの不良と言うのは一般的には少ないので、スイッチング電源が壊れたと思って取り換える。

実は電源コードが不良かもしれないので、こんなところからチェックした方がいいかもしれない。

今回は、他に余っていた同じＬＧのテレビを電源コードを転用。

快適化やトラブル事例はこちらに沢山あります。　
↓ ランキングに参加していますのでクリックして応援、お願いします。　

↓この写真をクリック＊応援してね

昨日はなごり雪が降って寒かったが、今日も朝からみぞれ交じりの雨。

寒いので外には出なくて暖かい部屋で終日過ごした。

今日もドジャースvsカブス、ゴールデンタイムに有ったので夕食を食べながらリアルタイムで観戦。

どちらかと言うと、ボクもカミさんも大谷選手がいるドジャースびいき。

しかし、一昨日は北九州出身のカブスの今永昇太投手を応援した。

結果は4回無安打4四球無失点で勝ち負けがつかずほっとする。

昨日、メジャーデビュー戦となった先発の佐々木朗希はかなり緊張気味。

ハラハラドキドキだったが、ガンバレ朗希

大谷は5回の3打席目で直球を完ぺきに捉えて打球は右翼スタンドへ一直線。

スタンド到達前にフェンス際のファンが伸ばしたグラブに当たって跳ね返りグラウンドに打球が跳ね返った。

ビデオ判定をした上でホームランが認められた。

大谷の今シーズン１号ホームランを東京ドームで見れたのはかなりラッキー　

今日の夕食は肉料理。

ＭＬＢの試合に合わせたものではないが、たまたまちょっと豪華になっただけ。

でも、自宅でＭＬＢを見ながら酒を飲んで、美味しい料理を食べれるのは贅沢かも。

うちにはカミさんと二人だけだが、今日の夕食は二人で応援するのでかなり賑やか。

試合を見ながら飲むワインはつい飲みすぎる。

いつもカミさんからピッチが速いと怒られので、半分飲んだところでビールに切替えた。

この2日間はＭＬＢで楽しかった。

どちらのチームを応援するというより、日本人選手を応援してしまう。

また次回も日本で開幕戦をやってほしいね。

快適化やトラブル事例はこちらに沢山あります。　
↓ ランキングに参加していますのでクリックして応援、お願いします。　

↓この写真をクリック＊応援してね

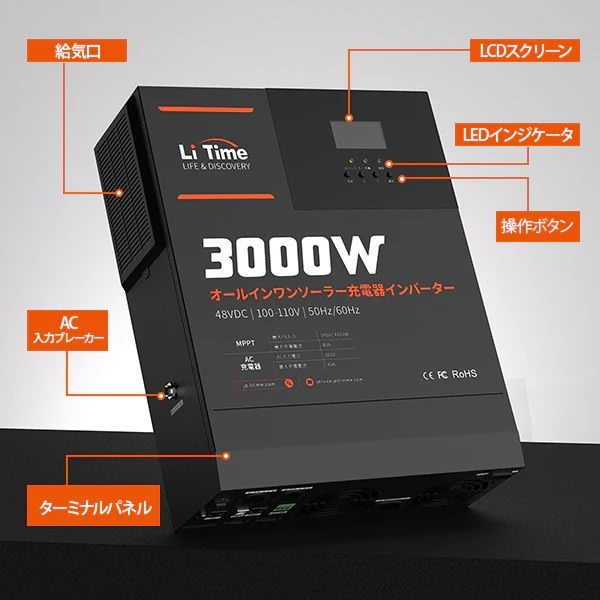

今回はLiTimeの ３０００Ｗ ハイブリッドインバーターのご紹介。

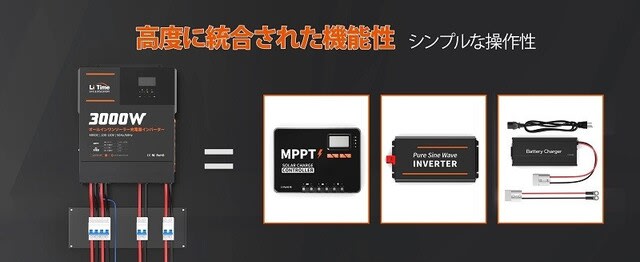

ハイブリッドインバーターとはソーラーパネルやバッテリーなどから得た直流電力を交流電力に変換する機器で、ソーラーコントローラーとDC-ACインバーターとバッテリー充電器を一台にまとめたもので以下の機能を有する。

太陽光パネルで発電した電力を交流電力に変換する
余剰電力をバッテリーに蓄える
バッテリーから電力を供給する
電力網から電力を引き出す
グリッドとの連携を容易にする

ハイブリッドインバーターはちょっと大き目な箱に入って届いた。

リチウムバッテリーは重いけれどこれはそれほどでもない。

開封すると、一番上には製品マニュアル。

相変わらずLiTimeのロゴは大きいね。

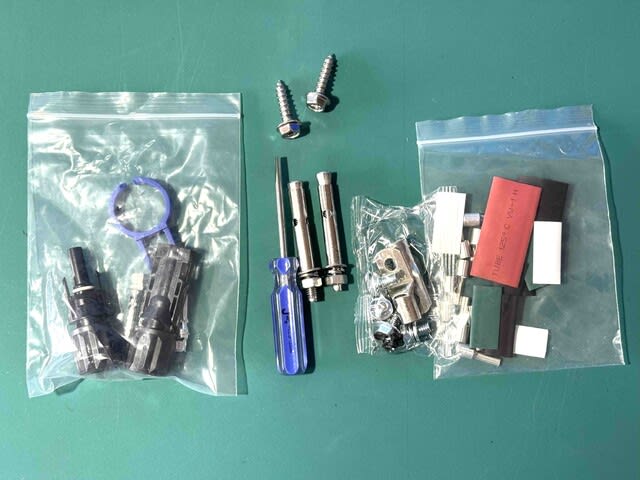

添付の取扱説明書と付属品

ハイブリッドインバーターとしての能力はAC100Vで３KWの出力で寸法は４２３×３３６×１２４mm。

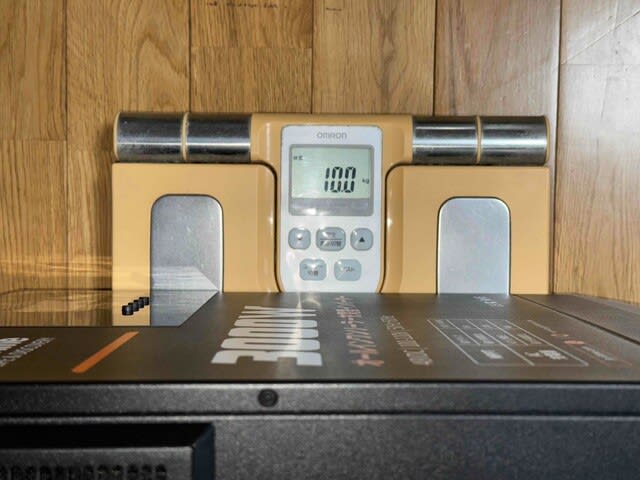

重量は丁度 １０kg程度。

ハイブリッドインバーターの仕様は以下のとおり

ソーラーパネル入力
稼働電圧範囲　　：60V~145V
推奨稼働電圧範囲：60V~115V
最大電力　　　　：4200W
最大入力電流　　：50A

MPPT出力
最大電力　　：4200W
充電電流範囲：0A~80A
充電効率　　：＞94%

バッテリー入力
公称電圧　：48V
電圧範囲　：40～60VDC 端子：M6
バッテリー：リチウム、鉛蓄電池

AC入力
電圧範囲：100VAC ± 10%
電流範囲：0A~40A
周波数　：50Hz/60Hz（最初設定は60Hz)

側面には仕様が書かれたシール。

保護機能もある程度充実しているが、ハイブリッドインバーターは誘導雷に弱いのが気になるところ。

インバーターの設定はLCDスクリーンを見ながら操作ボタンで行う。

最初はパラメーター設定に時間を要するが一度設定すると後はそうそう触ることもない。

機器への配線の出入りは底面から。

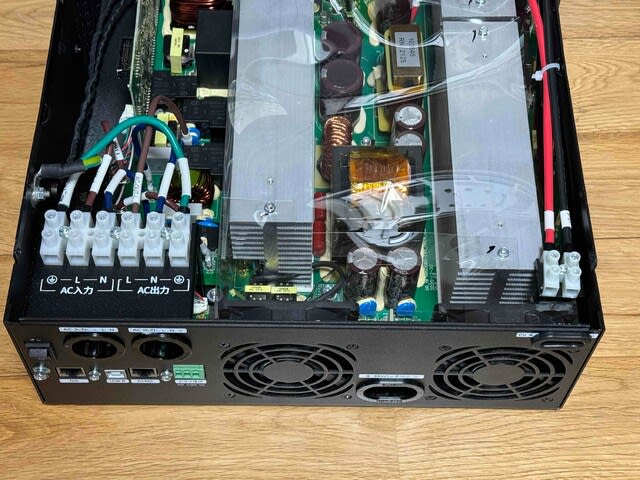

内部は意外にガランとしたもので、４８Vのハイブリッドインバターなので配線も１２V系に比べると細い。

下側に入出力端子が集中する。

バッテリーからの入力端子

左は皆さんご存じのＳＲＮＥ社の５KWハイブリッドインバーターだが、外観上は色が違うだけでほとんど同じ。

多分、OEM 供給されたものだと思うが、ＳＲＮＥ社製なら実績もあるのである意味安心である。

使うにあたり、気になるのは仕様で、

ソーラーパネルの入力電圧範囲：60V~145V、推奨稼働電圧範囲：60V~115Vと電圧範囲が狭い。

一般家庭のソーラーパネルの多くは効率を上げるためにパネルどうしを直列につないでいる。

その為、ソーラーシステムの稼働電圧は２００V以上が多いが、それには接続できないことになる。

Li Time 製品レビュー一覧はこちら

下の画像をクリックするとメーカーのHPへ飛びます。

おまけ　ここから入ってLiTimeで購入すると直接買うよりも5%安く買えます。

快適化やトラブル事例はこちらに沢山あります。　
↓ ランキングに参加していますのでクリックして応援、お願いします。　

↓この写真をクリック＊応援してね

先日、VATRERの４６０AhのＬＦＰバッテリーを２個付けて９２０Ahとキャン友さんのジル５２０。

今回は、走行充電器の容量アップとバッテリーモニターの取付け。

９２０Ahのバッテリーはほぼ満杯状態。

これまで付いていたRENOGYの４０A走行充電器。

これを６０Aに交換する。

メインバッテリー回りの配線をチェックして・・・

オルタネーターから走行充電器までをチェック

この20０Aリレーを動かすことでオルタネーターからの電力を走行充電器に供給する。

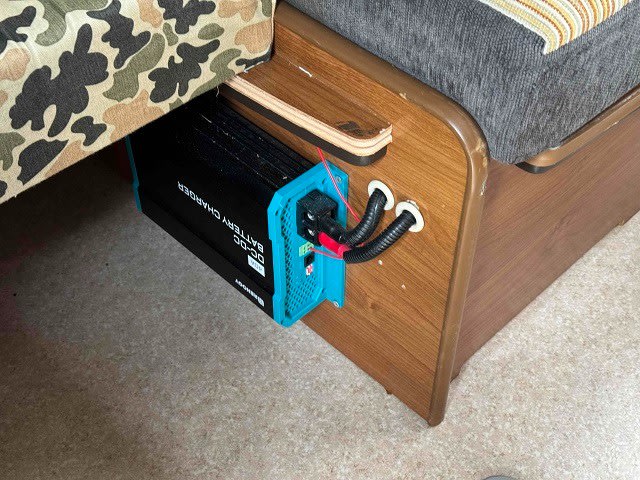

既設を撤去して、以前のバッテリー庫内に新しい６０A走行充電器を取付けた。

接続はアンダーソンコネクターなので、ケーブルは全て取替え。

横向きに取付ける場合は強制換気が必要。

走行充電器の入力側にはメインバッテリーとの間に１２５Aのヒューズと１００Aのブレーカーを経由する。

出力側には新たに８０Aのヒューズを取付けた。

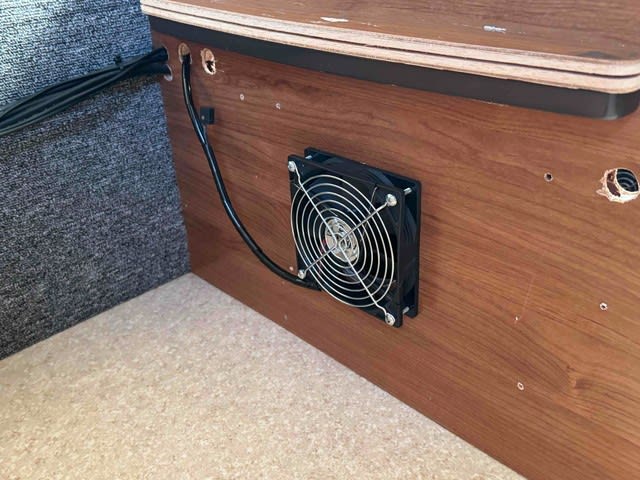

走行充電器の発熱処理は小さなファンで問題ないが、充電器が動作中は１２cmファンで吸出し。

配線孔はリメイクシートを貼ると目立たなくなるが、バタバタしてそのままの状態。

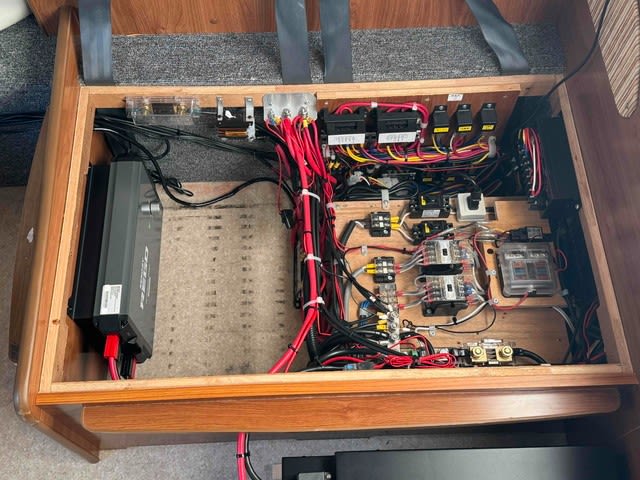

走行充電器を取付けて配線をまとめた。

内部の空間は、将来的に２KWのインバーターや４０AのAC充電器も入れられる。

ボトロニックの旧タイプのバッテリーモニターが付いていたが、普通に動作しているようなので、そのまま使用することに。

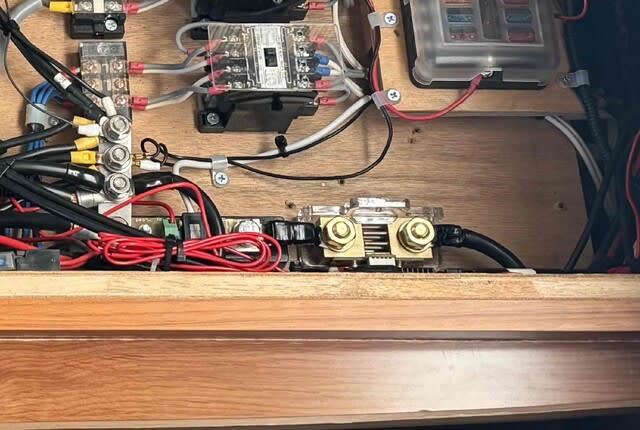

新しいバッテリーモニターのシャント抵抗はボトロニックに直列に接続した。

この手のバッテリーモニターは精度は今一だが、一目で状態が分かるので便利。

バッテリー電圧が１４V以上になったときに９２０Ahになるように設定した。

バッテリーから充放電がないときにはモニターはライトが消えて、放電中は青く点灯、充電中は点滅する。

リチウムバッテリーが９２０Ahと大容量にしたので充電系統が少し弱かった。

ソーラーバネルが５００Wと走行充電を６０Ａにしたことで充電系統がかなり充実したね。　

注意 !!

VATRERのバッテリーを購入したら必ずパスワード設定をしよう。

汎用のＪＢＤのBMSが使われているので、パスワード設定をしてないと他人がBluetoothを覗いてBMSの設定を変更できる。

ＶＡＴＲＥＲのアプリはパスワード設定ができないので、Xiaoxiang BMSアプリでパスワードを設定しよう。

他人から BluetoothでＢＭＳの設定をいじられて、パスワードを設定されたら、いくら自分の物でもコントロールできなくなる。

過去記事

VATRERの460Ah リチウムバッテリー

リチウムバッテリーのセルの膨らみ

快適化やトラブル事例はこちらに沢山あります。　
↓ ランキングに参加していますのでクリックして応援、お願いします。　

↓この写真をクリック＊応援してね

3月に入って最近ようやく暖かくなった。

天気は今一な日が多いが、そろそろキャンカーのメンテでもしようと思い立った。

うちのジルも年数が経ってかなりガダが来て、シールが切れている箇所も。

遠目で見るには問題なく見えるが・・・。

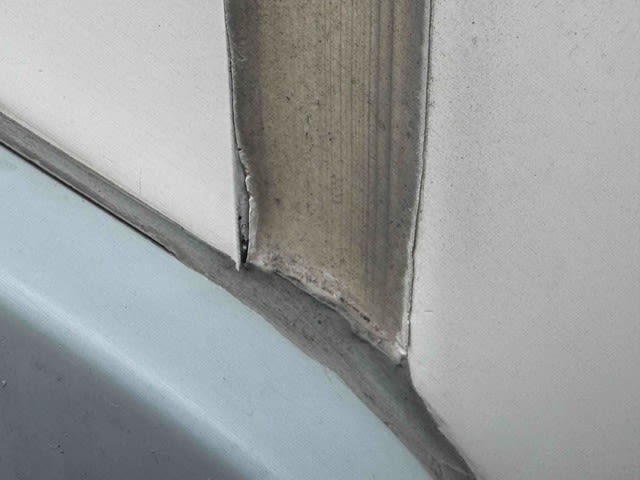

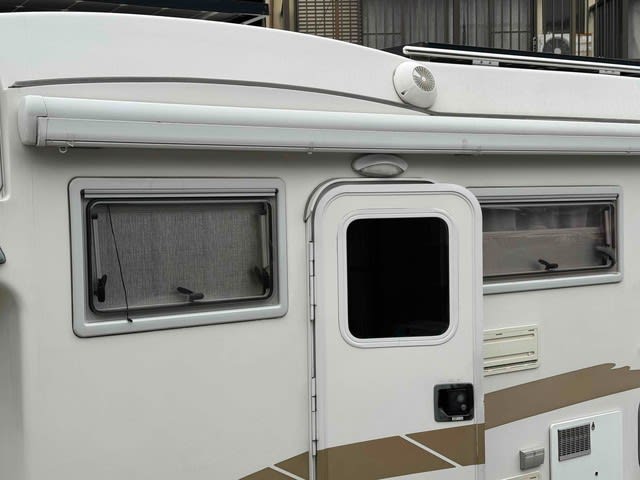

ジルの外側をぐるりと回ってみると、窓枠回りのシールが黒くくすんでいる。

ボディは薄汚れて何となくすすけた感じ。

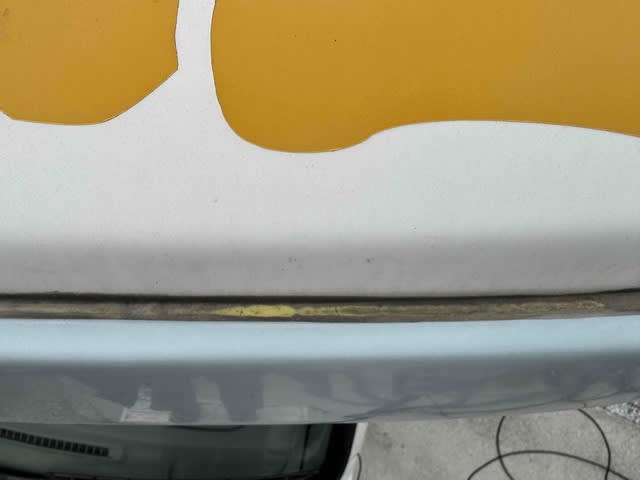

バンクベッドのハチマキもシールが薄くなって所々下地が見える。

ここのシールが切れるとハチマキの内部に水が入って、天気の日でも水抜き穴からダラダラと水が流れる。

バゲッジルームのハッチの下側はシールが切れているというより全くない。

もうかなり水が入って、ハッチを開けると裏のカギ部分から水がポタポタ落ちて来る。

こちらもシールの打ち替えが必要だろう。

シール切れもあって雨漏りするのも時間の問題かも。

冷蔵庫の換気ガラリのシールもまったくない状態。

シールのやり替えはすぐには出来ないので、色々準備をしてから。

点検中に気になったガスレンジの汚れ。

吹きこぼれた汚れが熱でこびりついている。

雑巾で拭いたがあまり変わらないのでワイヤーブラシでゴシゴシ。

左側の小さい方、

そこそこきれいになるぞ。

右側の大きい方は頻繁によく使う。

ガスレンジはかなりきれいになった。

外装のシール打ち替えは、一度にやるのは大変なのでまあボチボチやろう。

取りあえずやるのは雨が漏れそうなところから。

快適化やトラブル事例はこちらに沢山あります。　
↓ ランキングに参加していますのでクリックして応援、お願いします。　

↓この写真をクリック＊応援してね

夕食後に自分の部屋に戻って、テレビを見ながらコーヒータイム。

コーヒーを入れるときは１杯だと美味しくないので２杯分の豆をキッチリ計量。

手挽きのコーヒーミルでやると味わい深いが、面倒なので電動ミルで２０秒感スイッチを押すだけ。

豆は電動ミルで挽いても、湯はドリップポットを使う。

何よりコーヒーを淹れている感を感じられて気分が上がる。

コーヒー豆を蒸す時間はいつも３０秒と決めている。

コーヒーを注ぐのはスノーピークのダブルウォールマグカップ。

これだとカップをお湯で温めなくてもいい。　

早く言えば手抜きデス。

余ったコーヒーはローソクのウォーマーに載せて明かりを楽しむ。

HDDに録画していたＮＨＫの番組。

２０１１年３月１１日の震災直後に決行された新日本フィルのマーラー交響曲第５番。

悲しみと祈り、深い感情が込められた歴史に残る名演奏となった。

たった１０５人の観客の前で演奏された伝説的な夜を、残された映像と当事者の証言によって感想戦という形で再現する。

次はのんびり好きな音楽のYouTube。

Lifein3Dというまだ若い３人組。

3Dと言うのはデイロン、ドーラ、デボンの3人

このハーモニーが中々心地いい。

3連発で聴いてみて!

Unchained Melody - Lifein3D

Put Your Head on My Shoulder - Lifein3D

Country Roads - Lifein3D (John Denver cover)
