SONY TA-AX6 その2
- 2021/07/16
- 19:00
ぢゃぁ、検証の開始っすネ～！
今回はぁ・・・、
いきなりボンネットオ～プンでありんす。
ぐはっ・・・。
写真ぢゃ判り辛ぇかも知んないっすガ、かなぁ～りエンガチョ～（爆）
基板のレイアウトは、前にいぢったTA-F45と酷似しとりますナ？
発売時期は1年の差だけだもんネェ。
ただ、搭載されているコンデンサの容量とかは、コッチの方が大きいっすネ♡

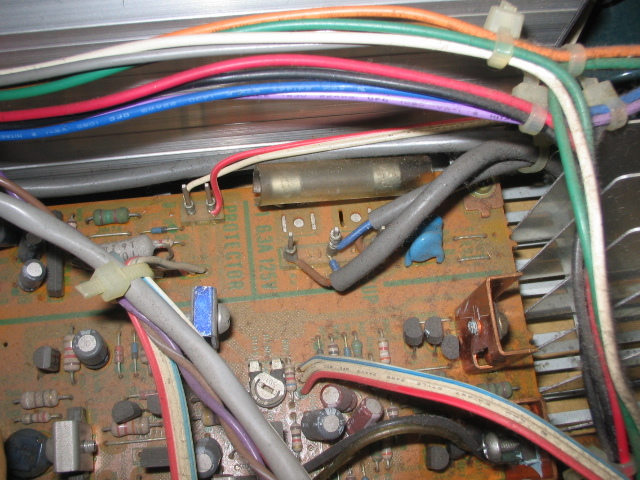

んで、左側にあるパンドラの箱はパルス電源の心臓部でせう。
内部のコンデンサを換えるか思案チュウ。
・・・熱で逝っちまてる気がするんだよナ。
基板上のTr達には黒脚がおらなんだのデ、一安心～♪
ナンとかなんねぇの？
折角、基板にホルダーの用意があるのにサァ・・・、
なぁ～ンデ、直付けにすっかナァ（怒）
いけね、ホルダの在庫切らしてたっケ。

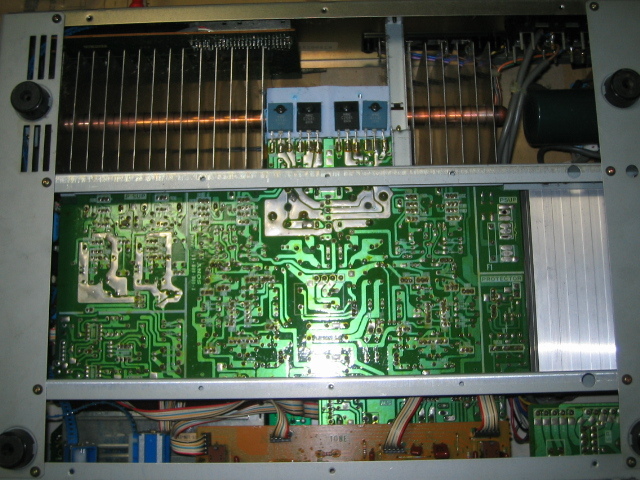

ボトムビュー・・・、
基板部分のほぼ全面が開きんす♡
ファイナル～、
A1141とC2681のコンプリPP♬
TA-F45と同じでやんすネェ。
さてと、プロテクション関係はぁ？

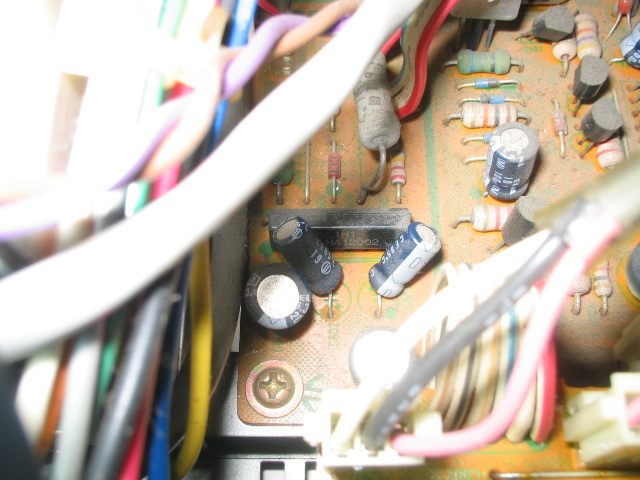

見えるかナァ？、リレー制御はHA12002～。
たぶん黒脚にデモなってるんでせう。
脚磨いて、周りの電解取っ換えればOKぢゃね？
あっ、そうそう・・・、
リレーは毎度の、クソな千鳥足タイプでありんすガ、
パターン側から見るト、フツーの脚配置のも取付可能になっとりまシタ♪
ただぁ・・・、パターンに合うピン間隔の在庫が無ぇンデ、
当面は接点洗浄で誤魔化しませう（爆）
各部の調整をしたラぁ、試聴できっカナ？
