CGroup 介绍

CGroup 全称 Control Group 中文意思为 控制组，用于控制（限制）进程对系统各种资源的使用，比如 CPU、内存、网络 和 磁盘I/O 等资源的限制，著名的容器引擎 Docker 就是使用 CGroup 来对容器进行资源限制。

CGroup 使用

本文主要以 内存子系统（memory subsystem） 作为例子来阐述 CGroup 的原理，所以这里先介绍怎么通过 内存子系统 来限制进程对内存的使用。

子系统 是 CGroup 用于控制某种资源（如内存或者CPU等）使用的逻辑或者算法

CGroup 使用了 虚拟文件系统 来进行管理限制的资源信息和被限制的进程列表等，例如要创建一个限制内存使用的 CGroup 可以使用下面命令：

$ mount -t cgroup -o memory memory /sys/fs/cgroup/memory

上面的命令用于创建内存子系统的根 CGroup，如果系统已经存在可以跳过。然后我们使用下面命令在这个目录下面创建一个新的目录 test，

$ mkdir /sys/fs/cgroup/memory/test

这样就在内存子系统的根 CGroup 下创建了一个子 CGroup，我们可以通过 ls 目录来查看这个目录下有哪些文件：

$ ls /sys/fs/cgroup/memory/test
cgroup.clone_children       memory.kmem.max_usage_in_bytes      memory.limit_in_bytes            memory.numa_stat            memory.use_hierarchy
cgroup.event_control        memory.kmem.slabinfo                memory.max_usage_in_bytes        memory.oom_control          notify_on_release
cgroup.procs                memory.kmem.tcp.failcnt             memory.memsw.failcnt             memory.pressure_level       tasks
memory.failcnt              memory.kmem.tcp.limit_in_bytes      memory.memsw.limit_in_bytes      memory.soft_limit_in_bytes
memory.force_empty          memory.kmem.tcp.max_usage_in_bytes  memory.memsw.max_usage_in_bytes  memory.stat
memory.kmem.failcnt         memory.kmem.tcp.usage_in_bytes      memory.memsw.usage_in_bytes      memory.swappiness
memory.kmem.limit_in_bytes  memory.kmem.usage_in_bytes          memory.move_charge_at_immigrate  memory.usage_in_bytes

可以看到在目录下有很多文件，每个文件都是 CGroup 用于控制进程组的资源使用。我们可以向 memory.limit_in_bytes 文件写入限制进程（进程组）使用的内存大小，单位为字节(bytes)。例如可以使用以下命令写入限制使用的内存大小为 1MB：

$ echo 1048576 > /sys/fs/cgroup/memory/test/memory.limit_in_bytes

然后我们可以通过以下命令把要限制的进程加入到 CGroup 中：

$ echo task_pid > /sys/fs/cgroup/memory/test/tasks

上面的 task_pid 为进程的 PID，把进程PID添加到 tasks 文件后，进程对内存的使用就受到此 CGroup 的限制。

CGroup 基本概念

在介绍 CGroup 原理前，先介绍一下 CGroup 几个相关的概念，因为要理解 CGroup 就必须要理解他们：

• 任务（task）。任务指的是系统的一个进程，如上面介绍的 tasks 文件中的进程；

• 控制组（control group）。控制组就是受相同资源限制的一组进程。CGroup 中的资源控制都是以控制组为单位实现。一个进程可以加入到某个控制组，也从一个进程组迁移到另一个控制组。一个进程组的进程可以使用 CGroup 以控制组为单位分配的资源，同时受到 CGroup 以控制组为单位设定的限制；

• 层级（hierarchy）。由于控制组是以目录形式存在的，所以控制组可以组织成层级的形式，即一棵控制组组成的树。控制组树上的子节点控制组是父节点控制组的孩子，继承父控制组的特定的属性；

• 子系统（subsystem）。一个子系统就是一个资源控制器，比如 CPU子系统 就是控制 CPU 时间分配的一个控制器。子系统必须附加（attach）到一个层级上才能起作用，一个子系统附加到某个层级以后，这个层级上的所有控制组都受到这个子系统的控制。

他们之间的关系如下图：

我们可以把 层级 中的一个目录当成是一个 CGroup，那么目录里面的文件就是这个 CGroup 用于控制进程组使用各种资源的信息（比如 tasks 文件用于保存这个 CGroup 控制的进程组所有的进程PID，而 memory.limit_in_bytes 文件用于描述这个 CGroup 能够使用的内存字节数）。

而附加在 层级 上的 子系统 表示这个 层级 中的 CGroup 可以控制哪些资源，每当向 层级 附加 子系统 时，层级 中的所有 CGroup 都会产生很多与 子系统 资源控制相关的文件。

CGroup 操作规则

使用 CGroup 时，必须按照 CGroup 一些操作规则来进行操作，否则会出错。下面介绍一下关于 CGroup 的一些操作规则：

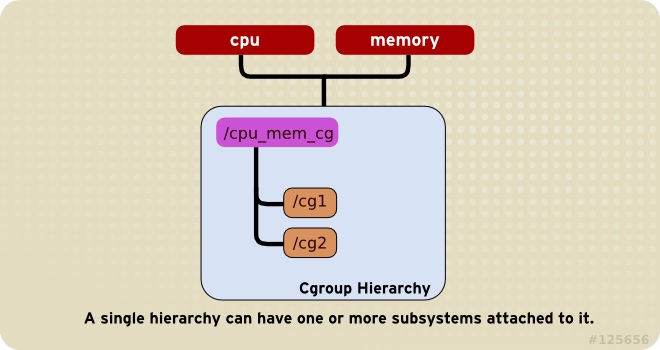

1. 一个 层级 可以附加多个 子系统，如下图：

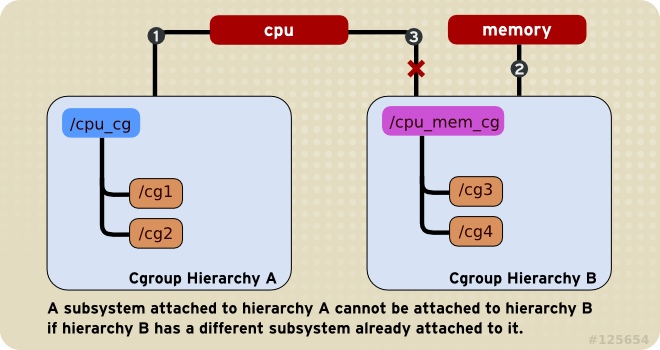

2. 一个已经被挂载的 子系统 只能被再次挂载在一个空的 层级 上，不能挂载到已经挂载了其他 子系统 的 层级，如下图：

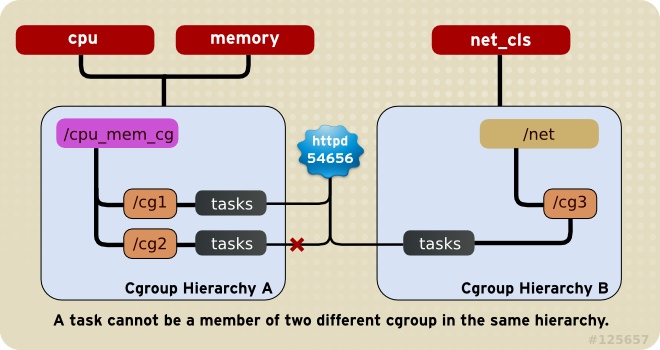

3. 每个 任务 只能在同一个 层级 的唯一一个 CGroup 里，并且可以在多个不同层级的 CGroup 中，如下图：

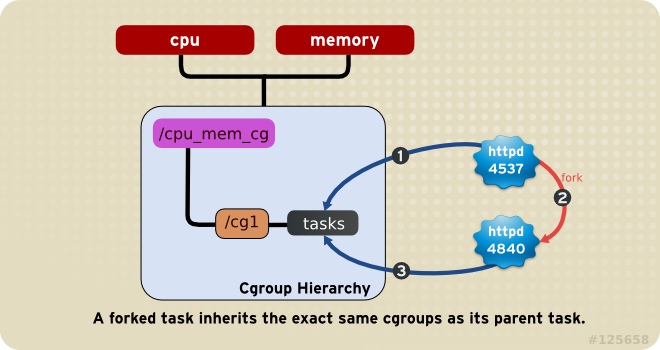

4. 子进程在被 fork 出时自动继承父进程所在 CGroup，但是 fork 之后就可以按需调整到其他 CGroup，如下图：

关于 CGroup 的介绍和使用就到这里，接下来我们来分析一下内核是怎么实现 CGroup 的。
