Meraki Catalyst9000シリーズ Configurattion CloudモードでVRRPをサポート

IOS-XE 17.18.2からMeraki Configuratoni CloudモードでVRRPがサポート開始となりましたので簡単に検証を行ってみました。

Merakiではメーカー(ここではCisco)独自の機能は限りなく排除し、標準的なプロトコルを実装することを基本としています。

ですので、MerakiにおけるFHRP(First Hop Redundancy Protocol)としてはCisco独自なHSRPでは無くVRRPとなるのがポイントです。

検証構成

今回はCatalyst9300を2台用意して検証を行いました。

C9300-C1 : 192.168.11.2(Primary)
C9300-C2 : 192.168.11.3(Seconday)

として設定を行うこととします。

VRRPの仮想IP(VIP)としては192.168.11.1として設定を行います。

このCatalyst9300の上位にMeraki Cloudへ疎通するためのMXが接続されていますが、VRRPの検証目的としては直接的に関係はありませんので構成は割愛します。

VRRP設定

VRRPの設定は「スイッチ > 設定 > ルーティング&DHCP」から行います。

Primary機(C9300-C1)の設定

スイッチまたはスイッチスタックからC9300-C1を選択し、VLAN#11として設定を行います。
これはSVI(VLAN 11)を作成する設定です。

次にSVIのIPアドレスの設定を行います。
C9300-C1の設定ですので、192.168.11.2として設定を行います。

次にVRRPの設定を行います。
High Availabilityを有効にし、仮想IPを192.168.11.1として設定し、C9300-C1はVRRPとしてのPrimary機となりますので、優先順位をHigh(100)として設定します。
また、Group IDはPrimary、Secondary共に共通なIDを設定します。

オプションとはなりますが、このVLAN#11のDHCPサーバは上位のMXにて行うこととしますので、DHCPリレーの設定も行なっておきます。

以上でPrimary機の作業は終了です。

Secondary機(C9300-C2)の設定

Primary機(C9300-C1)と同様に設定を行います。
VRRPのSecondayとして動作させますので、VRRPの優先順位をLow(50)として設定を行います。

Cloud CLIで設定を確認

GUIだけでは少し不安なのでCloud CLIを使ってInterface Vlan 11の設定を確認します。

Primary機(C9300-C1)

interface Vlan11
mac-address xxxx.xxxx.xxxx
ip address 192.168.11.2 255.255.255.0
ip helper-address 192.168.1.1
no ip redirects
no ip proxy-arp
ip access-group l3-v4-acl in
vrrp 11 address-family ipv4
priority 150
address 192.168.11.1 primary
exit-vrrp
end

Secondary機(C9300-C2)

interface Vlan11
mac-address xxxx.xxxx.xxxx
ip address 192.168.11.3 255.255.255.0
ip helper-address 192.168.1.1
no ip redirects
no ip proxy-arp
ip access-group l3-v4-acl in
vrrp 11 address-family ipv4
priority 50
address 192.168.11.1 primary
exit-vrrp
end

VRRPの状態確認

どうもMeraki Dashboard上ではVRRPの状態を確認する方法は存在しないようです。
Catalyst9000シリーズで動作していますので、Cloud CLIを使って確認を行います。

Primary機(C9300-C1)

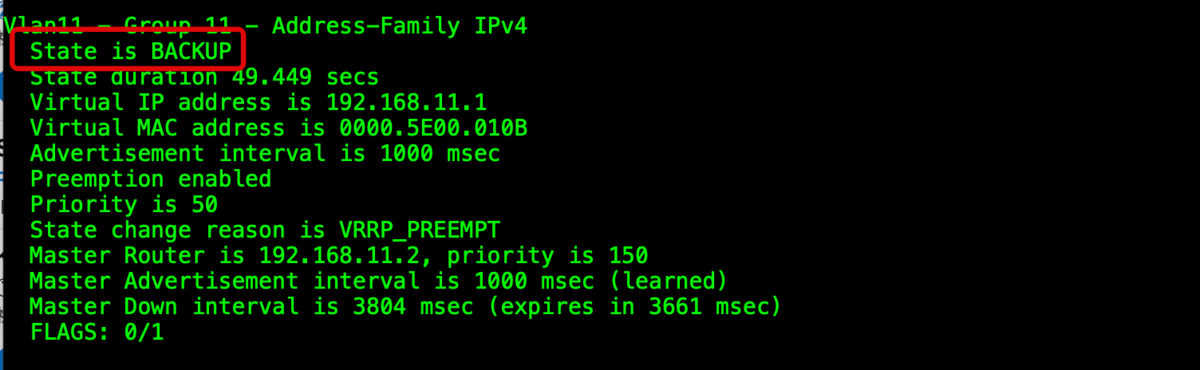

Secondary機(C9300-C2)

通信確認

通信確認は下図の通りです。
C9300-C1、C2の配下にAccess Switchを設置し、Access SwitchではVLAN#11として設定しました。

C9300の上位にはMXを配置し、このMXに対してPing試験を行います。
MX側セグメント(192.168.1.0/24)にもVRRP設定を行っていますが、その詳細はこの記事では割愛します。

クライアントをAccess Switchに接続し、192.168.11.0/24でIPアドレスを取得していることを確認します。

MX(192.168.1.1)へ疎通が可能なことを確認し、Primary機(C9300-C1)の電源断を行います。
VRRPの切り替えとして数秒間のダウンが発生し、通信が復旧したことが確認できます。

注意すべきポイントとしては、Meraki DashboardのGUI上ではPreemptのEnable/Disable設定が出来ないようです。
VRRPにおいては、DefaultでPreemptが有効になっていますのでPrimary機が復旧した段階で、VRRPのVIPはPrimary機に戻ってしまうことに注意してください。

Meraki Documentにもその旨は記載されています。
