IoT Study Kit 3 (Webduino)

About Webduino Smart

Webduino Smartとは、Web + Arduinoの意味合いをもち、ブラウザプログラミングができるESP8266モジュール。

https://webduino.io/

https://tutorials.webduino.io/zh-tw/docs/basic/board/smart-information.html

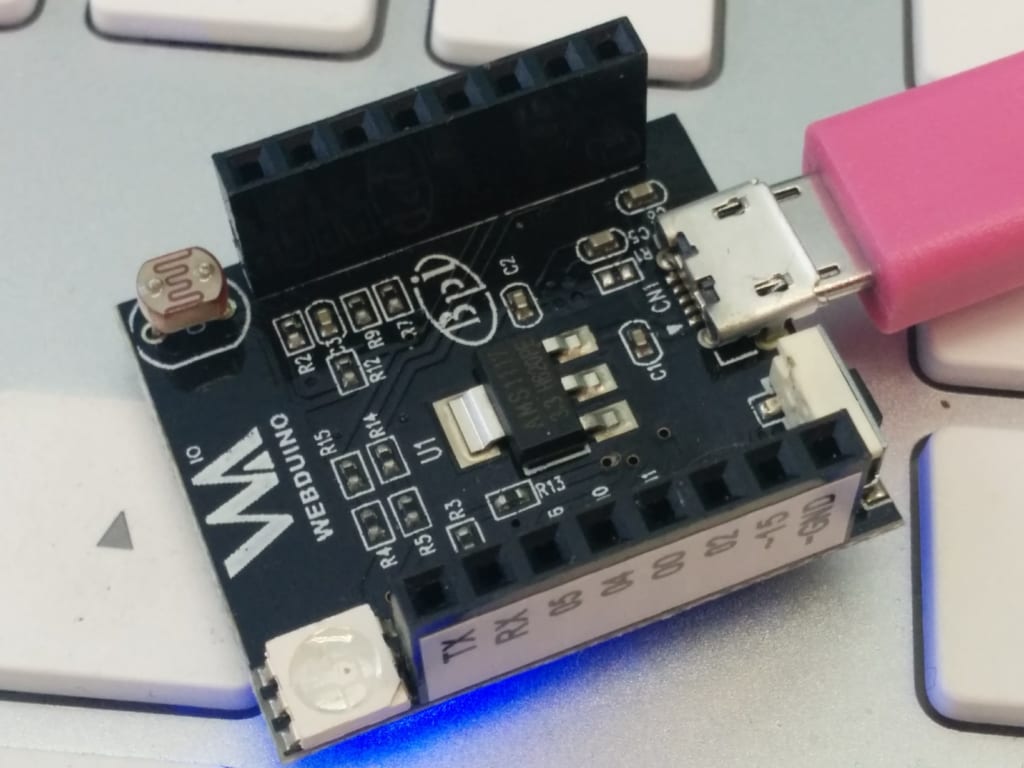

外形はESP8266でできたWemosと似ている、ただ基板の裏面は３色LED」と「明度センサー」が付いている。

GPIO番号ピン番号の対応関係

因みに正面表記のGPIO番号で、ピン番号との対応は下記の通り：

static const uint8_t D0   = 16;
static const uint8_t D1   = 5;
static const uint8_t D2   = 4;
static const uint8_t D3   = 0;
static const uint8_t D4   = 2;
static const uint8_t D5   = 14;
static const uint8_t D6   = 12;
static const uint8_t D7   = 13;
static const uint8_t D8   = 15;
static const uint8_t D9   = 3;
static const uint8_t D10  = 1;

つまり、次のような対応関係になり、

TX RST
RX AD(Photocell)
05 D1 3.3
04(Switch) D2 D0 16
00 D3 D5 14
02 D4 D6 12(LED-Green)
15(LED-Red) D8 D7 13(LED-BLue)
GND ===================== VCC



Webduino Smart
